Linha QE e QES (DIN)

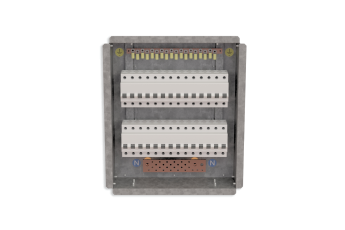

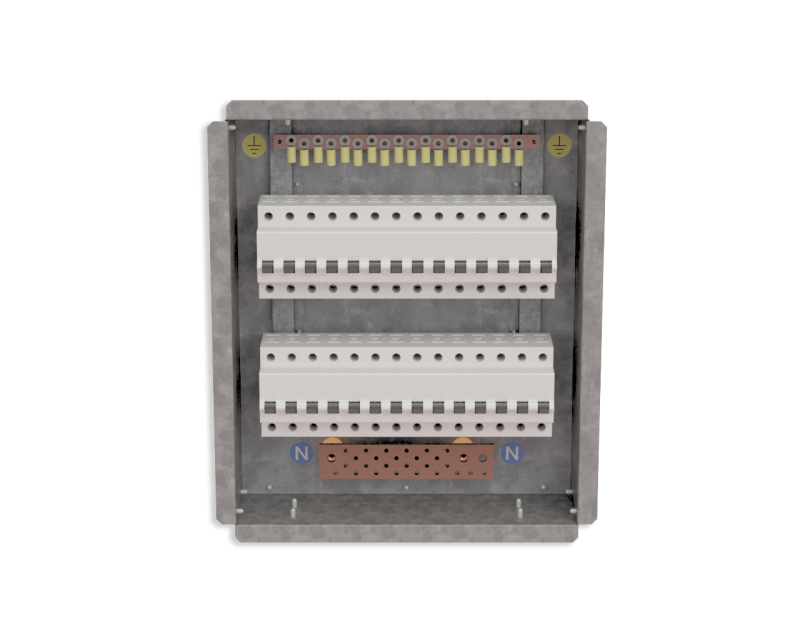

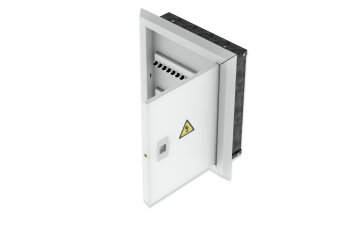

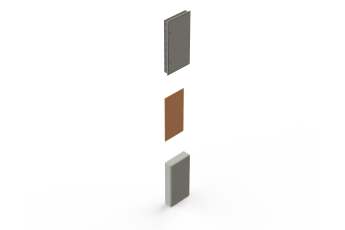

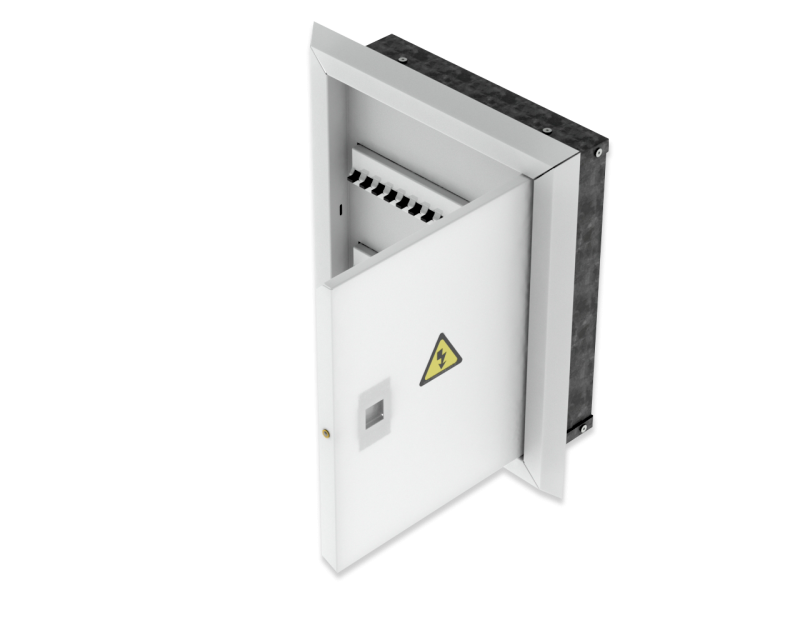

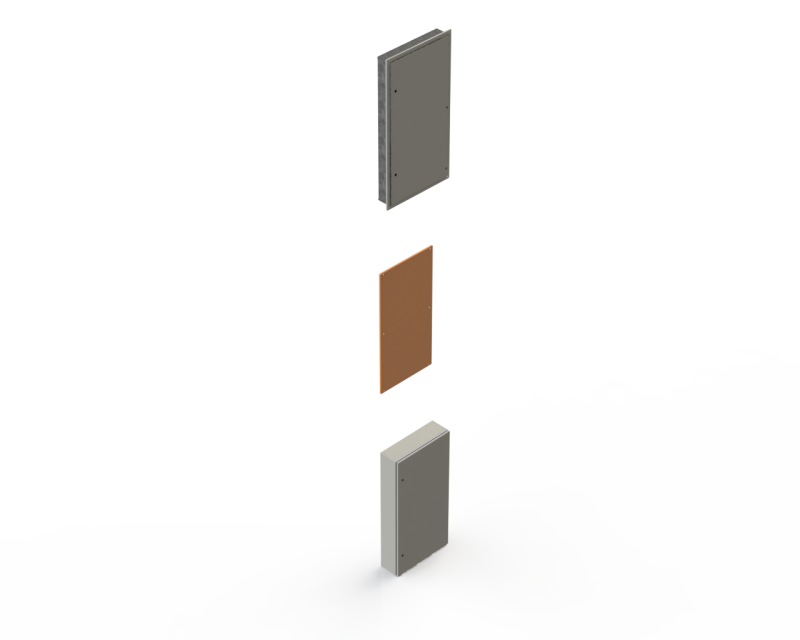

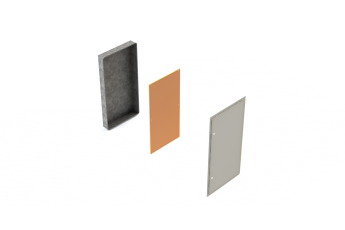

QES-2H-28 QES-2H-28-002 QES-2H-28-003 QES-2H-28-004 Fundo, Placa e Porta Placa Intercambiável

Quadros de embutir para montagens em geral com placa lisa na linha QE e quadros para montagens com disjuntores padrão DIN, com visual diferenciado na QES, preservando a estética de projetos arquitetônicos.

Características Básicas Linha QE Linha QES
Grau de Proteção IP40 IP40
Pintura Eletrostática - Porta e Moldura Branco Branco
Pintura Eletrostática - Placa Montagem Laranja RAL2004 X
Acabamento - Fundo Galvanizado Galvanizado
Fecho lingueta (outros sob encomenda) Fenda Pressão



Código Fundo (AxLxP) Placa (AxL) Corpo Placa Porta
QE404012 400x400x120mm 332x370mm 20 USG 18 USG 20 USG
QE605012 600x500x120mm 532x470mm 20 USG 18 USG 20 USG
QE806012 800x600x120mm 732x570mm 20 USG 18 USG 20 USG
QE1006012 1000x600x120mm 932x570mm 20 USG 18 USG 20 USG
QE1206012 1200x600x120mm 1132x570mm  20 USG 18 USG 20 USG
QE1406012 1400x600x120mm 1332x570mm 18 USG 16 USG 18 USG
QE404015 400x400x150mm 332x370mm 20 USG 18 USG 20 USG
QE605015 600x500x150mm 532x470mm 20 USG 18 USG 20 USG
QE806015 800x600x150mm 732x570mm 20 USG 18 USG 20 USG
QE1006015 1000x600x150mm 932x570mm 20 USG 18 USG 20 USG
QE1206015 1200x600x150mm 1132x570mm 20 USG 18 USG 20 USG
QE1406015 1400x600x150mm 1332x570mm 18 USG 16 USG 18 USG



Código Fundo (AxLxP) Nº pólos Alinhamento
QES-1V-14 300 x 230 x 82 mm 14 VERTICAL
QES-2H-18 273 x 246 x 82 mm 9 + 9 HORIZONTAL

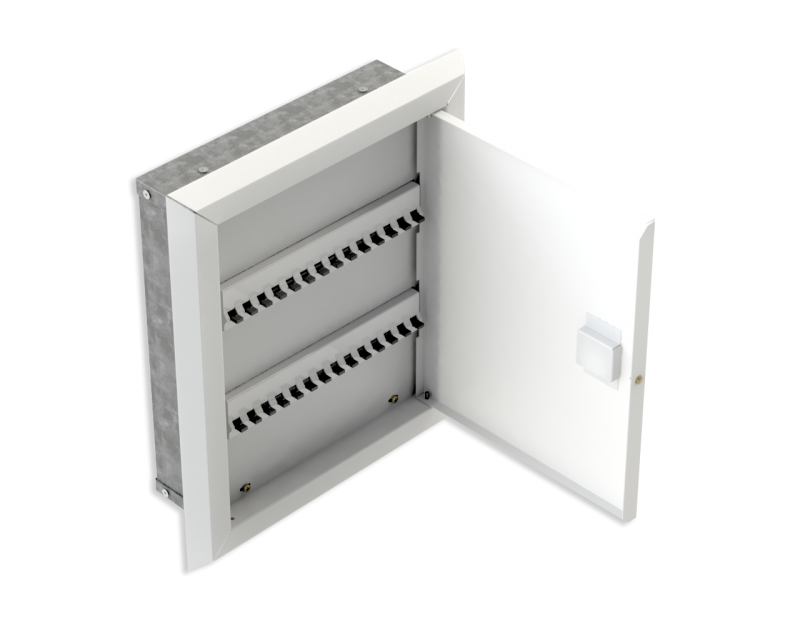

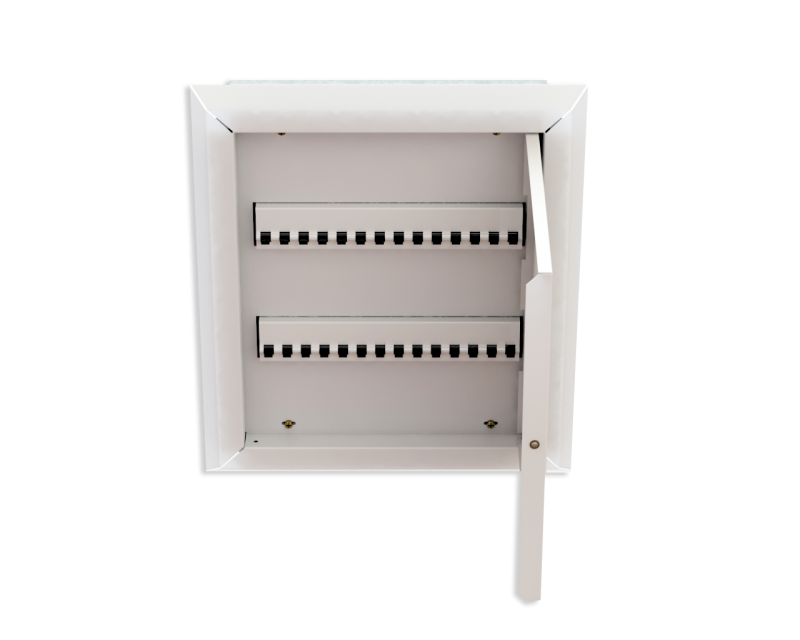

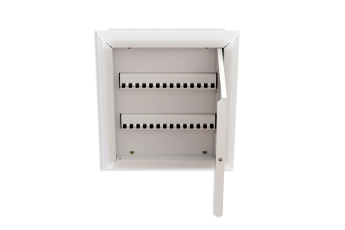

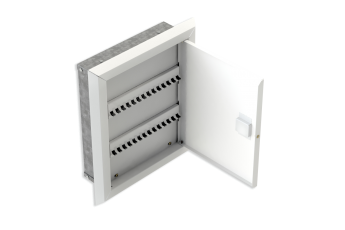

QES-2H-28 360 x 305 x 82 mm 14 + 14 HORIZONTAL
QES-3H-40 485 x 305 x 82 mm 14 + 12 + 14 HORIZONTAL
QES-4H-48 533 x 305 x 82 mm 12 + 12 + 12 + 12 HORIZONTAL
