LINHA CSF E CSE (ECONÔMICA)

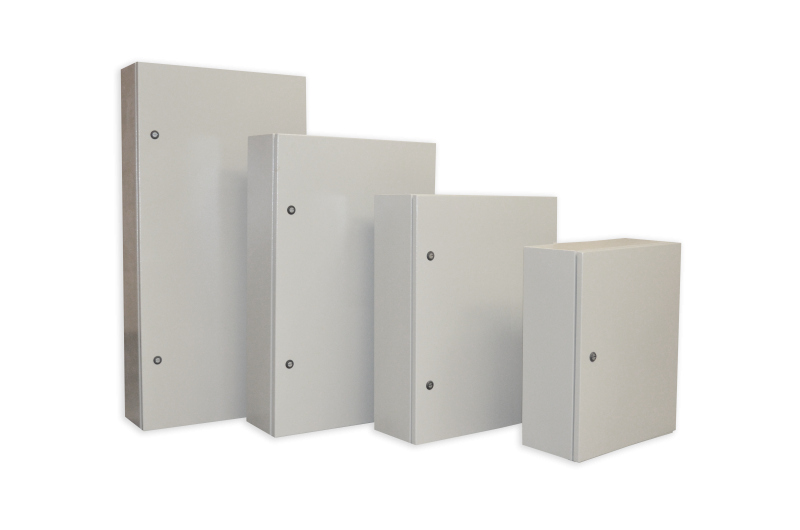

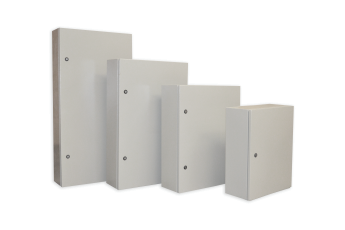

CAIXAS SOBREPOR

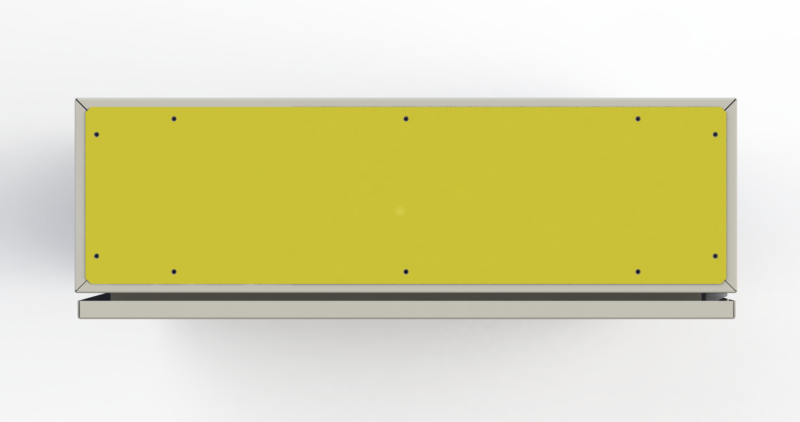

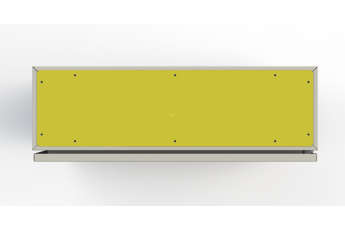

Flange Superior

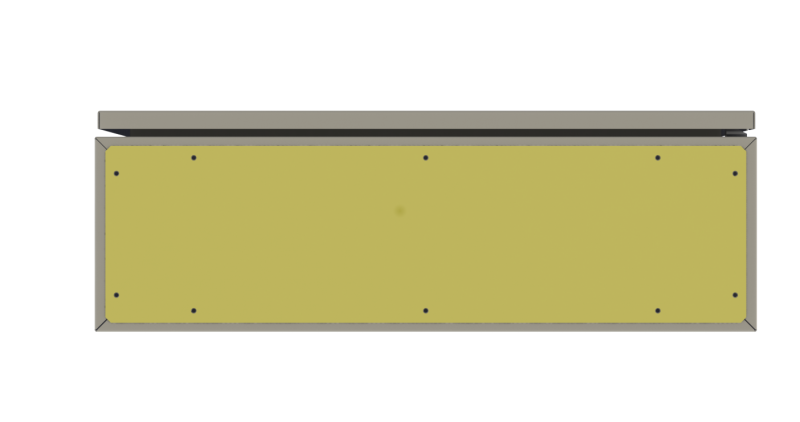

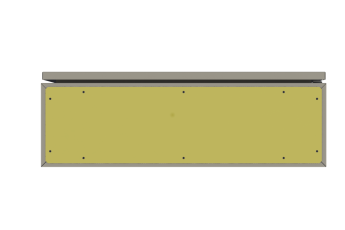

Flange Inferior

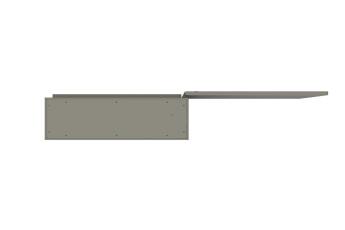

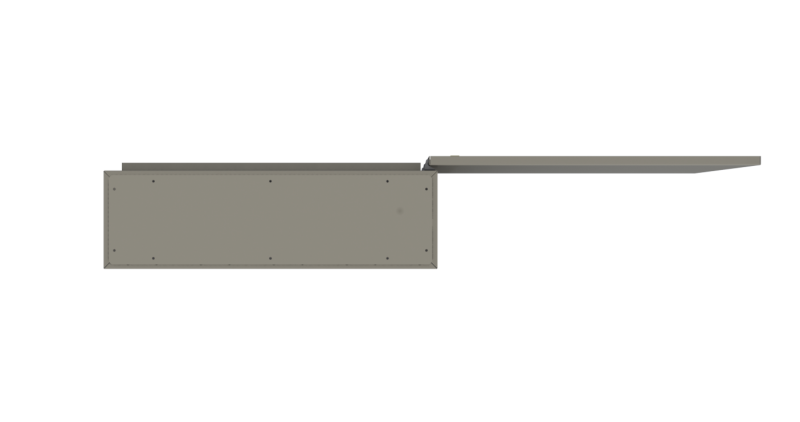

Porta Aberta 180°

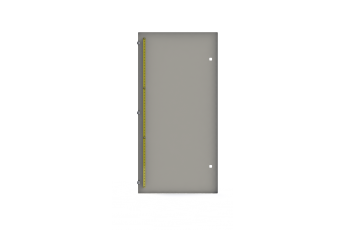

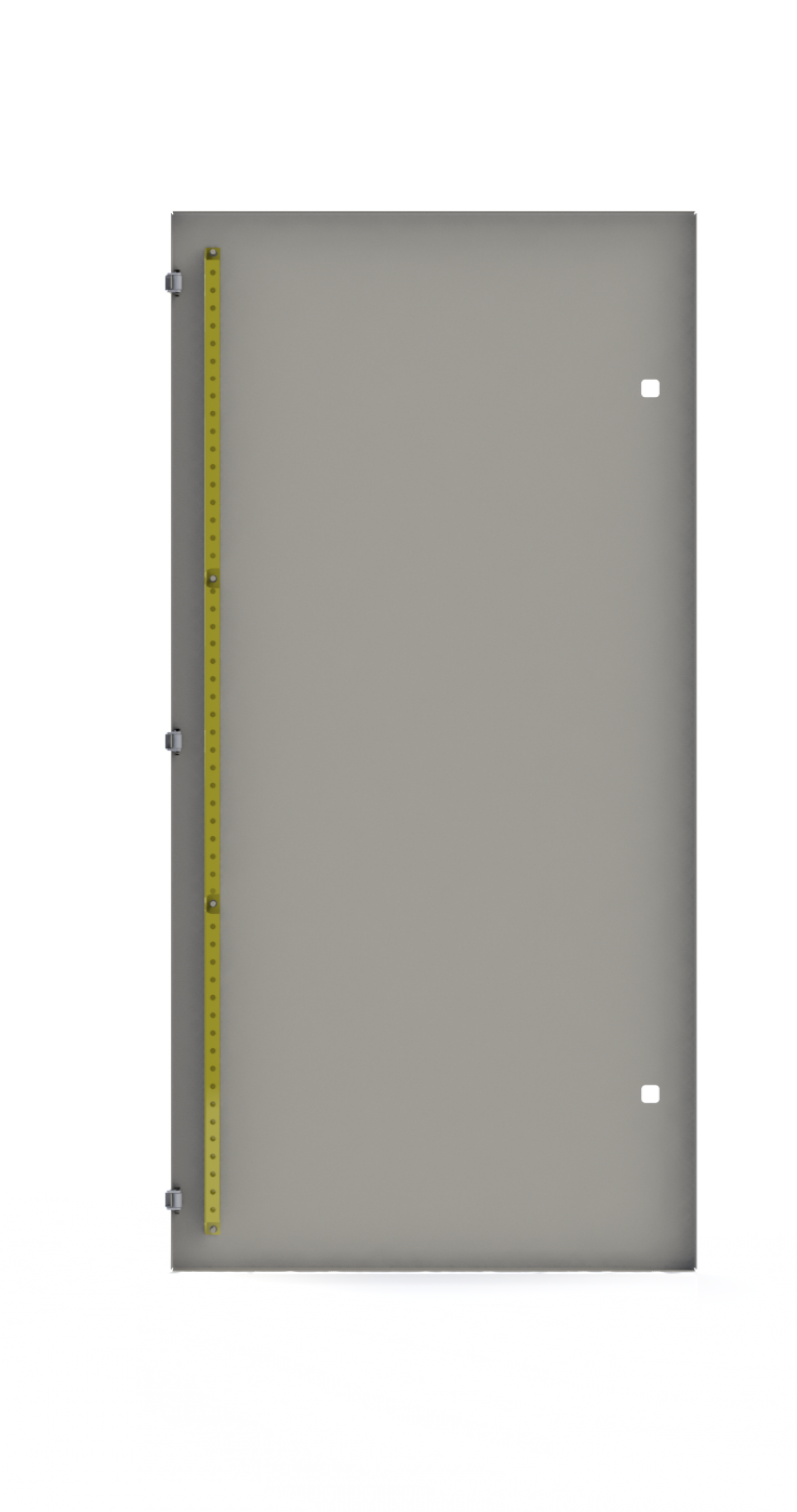

Perfil para Chicote

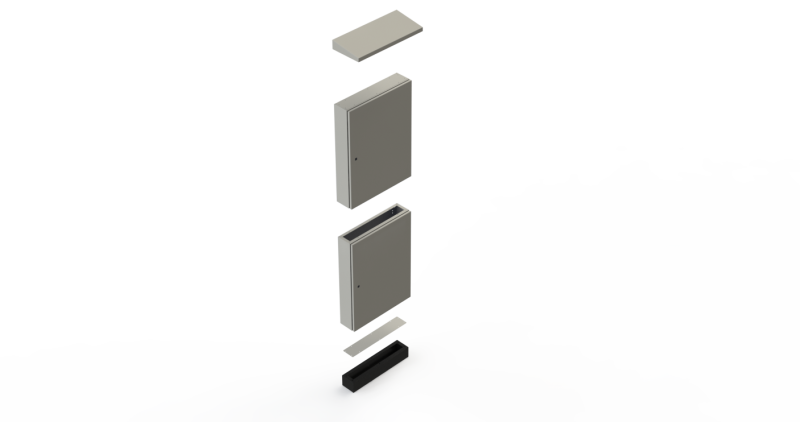

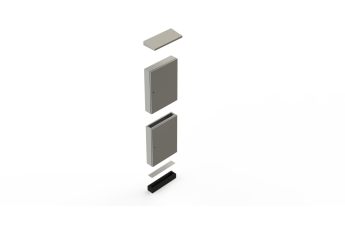

Possibilidade de acoplamento entre caixas, base, soleira e cobertura (Linha CSF)
Caixas tipo sobrepor para aplicações em geral, equipadas com flange superior e inferior, além do perfil na porta para amarração de chicotes já na versão normal da linha CSF, ou caixas com construção otimizada e custo reduzido na linha CSE.
| CARACTERÍSTICAS BÁSICAS | LINHA CSF | LINHA CSE |
|---|---|---|
| Grau de Proteção (outros sob encomenda) | IP54 | IP54 |
| Pintura eletrostática - Caixa e Porta | Bege Ral 7032 | Bege 7032 |
| Pintura eletrostática - Placa Montagem | Laranja Ral 2040 | Galvanizada |
| Flange Superior (ampliada até os extremos) | SIM | NÃO |
| Flange Inferior (ampliada até os extremos) | SIM | NÃO |
| Fecho Lingueta (outros sob encomenda) | FENDA | FENDA |
| Abertura da Porta | 180 graus | 180 graus |
| Código | Caixa (AxLxP) | Placa (AxL) | Corpo | Placa | Porta |
|---|---|---|---|---|---|
| CSF303015 | 300x300x150mm | 232x270mm | 20 USG | 18 USG | 20 USG |
| CSF404015 | 400x400x150mm | 332x370mm | 20 USG | 18 USG | 20 USG |
| CSF605015 | 600x500x150mm | 532x470mm | 20 USG | 18 USG | 20 USG |
| CSF806015 | 800x600x150mm | 732x570mm | 20 USG | 18 USG | 20 USG |
| CSF10006015 | 1000x600x150mm | 932x570mm | 20 USG | 18 USG | 20 USG |
| CSF404020 | 400x400x200mm | 332x370mm | 20 USG | 18 USG | 20 USG |
| CSF605020 | 600x500x200mm | 532x470mm | 20 USG | 18 USG | 20 USG |
| CSF806020 | 800x600x200mm | 732x570mm | 20 USG | 18 USG | 20 USG |
| CSF1006020 | 1000x600x200mm | 932x570mm | 20 USG | 18 USG | 20 USG |
| CSF1206020 | 1200x600x200mm | 1132x570mm | 18 USG | 16 USG | 18 USG |
| CSF1207620 | 1200x760x200mm | 1132x730mm | 18 USG | 16 USG | 18 USG |
| CSF1407620 | 1400x760x200mm | 1332x730mm | 18 USG | 16 USG | 18 USG |
| CSF1607620 | 1600x760x200mm | 1532x730mm | 16 USG | 16 USG | 16 USG |
| CSF1807620 | 1800x760x200mm | 1732x730mm | 16 USG | 16 USG | 16 USG |
| CSE303012 | 300x300x120mm | 232x270mm | 20 USG | 20 USG | 20 USG |
| CSE404012 | 400x400x120mm | 332x370mm | 20 USG | 20 USG | 20 USG |
| CSE605012 | 600x500x120mm | 532x470mm | 20 USG | 20 USG | 20 USG |
| CSE805012 | 800x500x120mm | 732x470mm | 20 USG | 20 USG | 20 USG |
| CSE1005012 | 1000x500x120mm | 932x470mm | 20 USG | 20 USG | 20 USG |
| CSE1205012 | 1200x500x120mm | 1132x470mm | 20 USG | 20 USG | 20 USG |
| CSE1405012 | 1400x500x120mm | 1332x470mm | 20 USG | 20 USG | 20 USG |
